أولاً - لمحة عامة
من أجل تحسين كفاءة نظام الطحن ، والحد من استهلاك الطاقة من المنتجات في صناعة الاسمنت ، حلقة تدفق نظام الطحن هو المعتمد على نطاق واسع . باعتبارها جزءا هاما من هذا النظام ، سواء كانت أو لم تكن متقدمة الأداء يؤثر بشكل مباشر على كفاءة النظام . ولذلك ، فإن البحث والتطوير من مسحوق فاصل وقد تم إيلاء اهتمام وثيق من قبل معاهد البحوث العلمية والصناعية والتعدين الشركات .
دينار سلسلة عالية الكفاءة المضادة التكثيف جنبا إلى جنب الدوار المزدوج مسحوق فاصل هو نوع جديد من معدات فصل مسحوق وضعت من قبل الفنيين جيانغسو جدة ماكينات التصنيع المحدودة ، جنبا إلى جنب مع التكنولوجيا المتقدمة مسحوق فصل من الخارج ، الطائرة دوامة نظرية تطبق بشكل جيد على فاصل الإعصار . وقد ثبت من خلال التطبيق أن اختيار مسحوق كفاءة تصل إلى 85-90 ٪ ، صفاء التكيف مريحة ومرنة ، والأداء مستقرة وموثوق بها .
ثانياً - مبدأ العمل
الرسم التخطيطي من دينار سلسلة عالية الكفاءة المضادة للتكثيف جنبا إلى جنب الدوار المزدوج مسحوق فاصل هو مبين في الشكل 1 .
1 ، طحن المواد من الجزء العلوي من مسحوق فاصل هوبر في مسحوق فاصل شل الداخلية ، وانخفاض في الدوار في مجموعه مع الجمع بين نوع المروحة القرص الرش ، في إطار العمل من سرعة دوران عالية من المواد في جميع أنحاء القرص الرش الرش ، وفي الوقت نفسه ، من قبل المروحة شفرة القرص من المواد التي تنتجها تدفق الهواء الصاعد الصاعد من العمل على شكل مادة الغليان على شفرة المروحة من القرص . أرق الجسيمات في المواد التي تطفو صعودا في تعليق تشتت الدولة ، في حين أن أكثر سمكا أو أثقل المواد متناثرة على طول جدار الاسطوانة عن طريق رش القرص شفرة ، والانتهاء من أول اختيار مسحوق .
2 ، الجزء السفلي من لوحة توزيع المواد يتم توفيرها مع أعلى قفص الدوار 10 ، وانخفاض قفص الدوار تدور جنبا إلى جنب مع رمح الرئيسي لتشكيل الدوامة الحالية ، المواد الثقيلة التي تقع على طول جدار الاسطوانة غيوم مرة أخرى ، حيث مسحوق ناعم يرتفع صعودا ، ثم يعود إلى تعميم الهواء ، ثم تصنف مرة أخرى ، مسحوق الخشنة يتم تفريغها من داخل مخروط من خلال إسقاط الجهاز .
3 ، قفص الدوار 6 مرتبة فوق المواد نشر القرص . في مسحوق اختيار الدائرة ، تدفق الهواء بالقرب من السطح العلوي من قفص الدوار تصنيف خاتم والمواد التي فرقت في تدفق الهواء يمكن أن تدور في سرعة عالية جنبا إلى جنب مع تصنيف خاتم تحت قيادة تصنيف خاتم ، خاتم يمكن أن تجعل تصنيف عالية السرعة الصاعقة معا ، حتى تدفق الهواء دوامة قوية تتشكل حول تصنيف خاتم . في هذا المجال ، العلاقة بين قوة الطرد المركزي و قوة الشفط في أي موقف ثابت ، قوة الطرد المركزي من المواد في تدفق الهواء يمكن تعديلها عن طريق ضبط سرعة دوران المحرك الرئيسي 2 و 3 . عندما يزيد من سرعة الدوران ، القوة يزيد أيضا ، إذا كان معدل تدفق الهواء هو الحفاظ على ثابت ، ثم خفض حجم الجسيمات ، المنتج يصبح أرق . إذا كان انخفاض سرعة الدوران ، المنتج يصبح أكثر سمكا .
4 ، بعد تصنيف الدوار العلوي قفص ، الجسيمات الدقيقة يدخل كل إعصار الغبار جامع مع تعميم الهواء . لأن مدخل الهواء من تصميم جديد إعصار الغبار جامع هو بالإضافة إلى ذلك قدمت مع الرياح دليل لوحة ، انعكاس الشاشة بالإضافة إلى ترتيبها في المخروط الداخلي للبرميل ، وانخفاض نهاية إعصار الغبار جامع هو بالإضافة إلى ذلك قدمت مع الحد من سرعة لوحة ، وبالتالي فإن مقاومة السائل من إعصار الغبار جامع هو تقلص إلى حد كبير . تعميم الهواء يدخل الإعصار جامع في سرعة الرياح العالية في إطار العمل من الرياح دليل لوحة . سرعة الرياح انخفضت فجأة في توسيع جزء من الحلزون زاوية ، وبالتالي تسريع تسوية الجسيمات ، وتحسين كفاءة جمع الغبار من إعصار الغبار جامع .

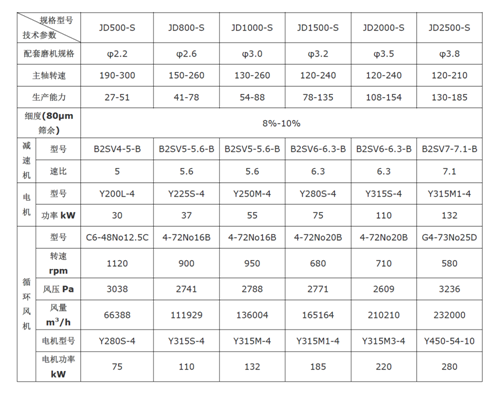

【الأداء الفني المعلمة الجدول】
