أولاً - موجز
sepax الدوامة الحالية عالية الكفاءة مسحوق فاصل هو أحدث المنتجات العلمية والتكنولوجية التي وضعتها الشركة بالاشتراك مع جامعة نانجينغ للتكنولوجيا ، يانتشنغ معهد التكنولوجيا ، على أساس نظرية متقدمة مسحوق فاصل . هذا المنتج يكسر من خلال نظرية الفصل بين اثنين من " الخشنة وغرامة مسحوق " في الدائرة المغلقة التقليدية نظام الطحن ، يقسم المواد إلى ثلاثة ، وهذا هو ، الخشنة والمتوسطة وغرامة مسحوق . فائدة نموذج يحتوي على مزايا هيكل معقول ، واضح تأثير فصل مسحوق ، وتحسين جودة المنتج من نظام الطحن بعد تنفيذ معايير جديدة من الاسمنت ، وتوجيه الابتكار التقني اتجاه مسحوق فاصل .

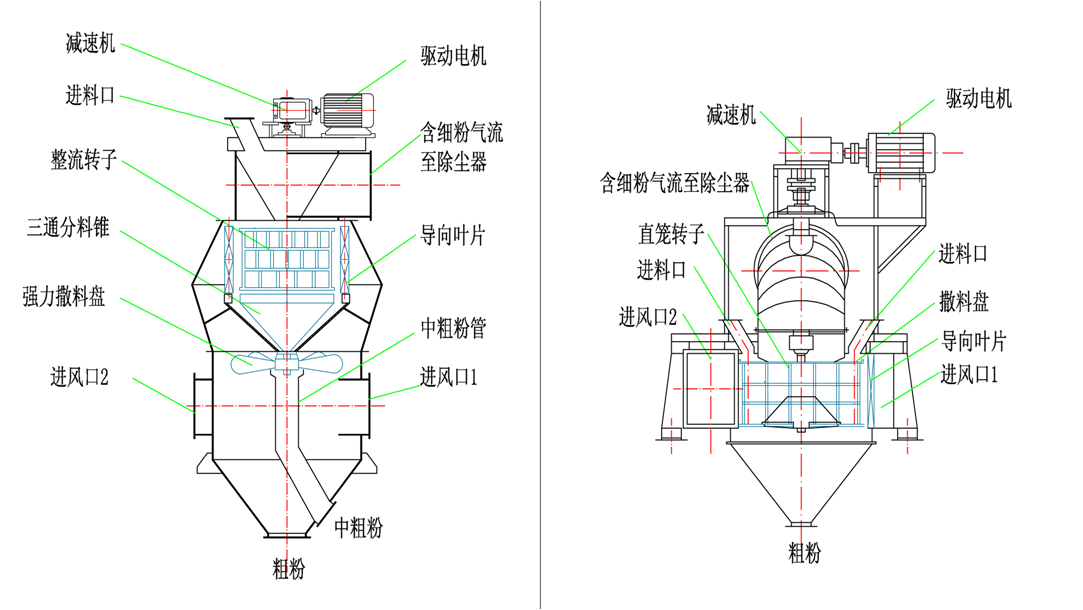

ثانياً - مبدأ العمل

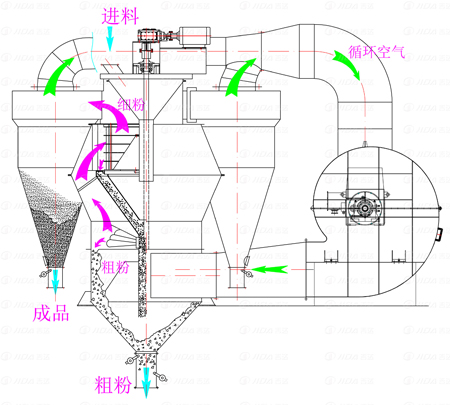

في حالة العمل ، عالية السرعة آلة كهربائية محركات عمودي رمح القيادة لتدوير من خلال قيادة الجهاز ، والمواد التي تدخل الغرفة من خلال اختيار مسحوق تغذية مدخل مرتبة في الجزء العلوي من مسحوق فاصل الدائرة ، ثم المواد التي تقع على القرص من خلال توزيع المواد بين العلوي والسفلي المخاريط من الشرق الخشنة مسحوق جمع المخروط و مسحوق الأنابيب . بعد الاصطدام ، الطاقة الحركية المفقودة تنزلق إلى أسفل على طول الجدار ، يسقط في مسحوق الخشنة جمع مخروط ، وغيرها من الجزيئات هي ملفوف من قبل تيار الهواء الصاعد بالتناوب ، عندما يمر من خلال عمل منطقة الرياح شفرة ، جزء آخر من الجسيمات الخشنة مسحوق القيت على الجدار الداخلي من مسحوق اختيار الغرفة تحت تأثير الرياح شفرة ، بعد الاصطدام ، الطاقة الحركية المفقودة تنزلق إلى أسفل على طول الجدار ، ثم يسقط في مسحوق الخشنة جمع مخروط .
بعد الشرق مسحوق الخشنة وغرامة مسحوق يمر من خلال الرياح شفرة ، في إطار العمل من ارتفاع تدفق الهواء ، مسحوق المتوسطة وغرامة مسحوق يمر من خلال دليل عمودي شفرة في الثانوية مسحوق اختيار المنطقة . تحت تأثير قوي ومستقر الطائرة الدوامة الحالية التي شكلتها الدورية قفص الدوار ، الغبار التي تحتوي على تدفق الهواء يسبب الشرق مسحوق الخشنة أن يكون ألقيت على رأسي دليل ريشة في إطار العمل من قوة الطرد المركزي ، ثم يفقد الطاقة الحركية و يسقط في الشرق مسحوق الخشنة جمع المخروط ، ثم يتم تفريغها من خلال الشرق مسحوق الخشنة الأنابيب . غرامة مسحوق وفقا لمتطلبات يمر من خلال قفص الدوار إلى الداخل ، ثم يدخل في كفاءة عالية ، وانخفاض المقاومة فاصل الإعصار جنبا إلى جنب مع تعميم الهواء ، ثم تنزلق إلى غرامة مسحوق جمع مخروط للحصول على المنتج النهائي .
ثالثاً - الخصائص التقنية
بالمقارنة مع التقليدية مسحوق فاصل ، sepax عالية الكفاءة دوامة فاصل مسحوق عالية الكفاءة لديها مزايا بارزة على النحو التالي :
1 ، المواد " واحد ينقسم إلى ثلاثة " ، وهي " مسحوق الخشنة ( د > 150um ) ، متوسط مسحوق الخشنة ( 60um < د < 150um ) ، غرامة مسحوق . " مسحوق الخشنة العودة إلى الحظيرة ، مسحوق الخشنة من خلال سرعة عالية مخرطة مطحنة طحن الحظيرة ( يمكن أيضا أن تكون جنبا إلى جنب مع مسحوق الخشنة في الحظيرة ) ، مسحوق ناعم هو المنتج النهائي مباشرة إلى المخزن .
2 ، sepax عالية الكفاءة دوامة عالية الكفاءة فاصل مع حجم مماثل من الطرد المركزي ، إعصار ، الدوار فاصل ، مقارنة مع أعلى بكثير من الإنتاج ، وبالتالي أكثر ملاءمة لاحتياجات الإنتاج الضخم . المتقدمة هيكل معقول يسمح حجم الهواء ، والغلة ، تغذية كمية من مسحوق فصل تختلف على نطاق واسع دون التأثير على كفاءة فصل مسحوق .
3 . يتقدّم درجة مبدأ . جنبا إلى جنب مع العديد من أنواع مسحوق فصل المبادئ ، aerodynamics استخدمت طريقة لتحسين تصميم كامل تدفق الحقل ، مما يجعل من الواضح أن انخفاض مقاومة المعدات ، وارتفاع كفاءة فصل مسحوق ، من الواضح جدا أن توفير الطاقة وخفض الاستهلاك . الدوار من مسحوق فاصل يعتمد على التكنولوجيا التي حصلت على براءة اختراع وطنية ( نوع واحد من الجمع بين مسحوق فاصل ذل رقم 20192066684.7 ) ، الدوار لديه تأثير الدوامة الحالية تصحيح تدفق الهواء في الدوار يرتفع فقط بالنسبة إلى الدوار و لا تدور ، بعد تدفق الهواء في الدوار ، القوة الدافعة إلى الدوار هو انخفاض بسبب عزم الدوران الزخم الداخلي ، وبالتالي توفير الطاقة الدافعة والحد من ارتداء . المواد التي تمر من خلال اثنين من منطقة فصل مسحوق ، مسحوق الصف دقة أعلى وأكثر دقة .
4 ، مغزل من مسحوق فاصل اعتماد ستبليس سرعة عالية . صفاء التكيف مريحة ، حساسة وموثوق بها ، وتعديل مجموعة واسعة .
5 ، إعادة التصميم الأمثل من مسحوق اختيار المنطقة ، ورفع مساحة المنطقة ، الاستفادة الكاملة من الفضاء الرئيسي لزيادة نسبة المواد إلى الغاز ، وتحسين كفاءة فصل مسحوق .
6 ، من السهل ارتداء أجزاء من مسحوق فاصل ، مثل القرص ، إعصار ، الحلزون ، زاوية ، دليل الهواء شفرة الدوار مصنوعة من مواد مقاومة للاهتراء أو ارتداء مقاومة التكنولوجيا ، وانخفاض معدل البلى . باستخدام نوع جديد من المنغنيز لوحة ، خدمة الحياة من المنغنيز لوحة فعالة لفترات طويلة .
7 ، رمح الرئيسي مع ختم اعتماد تصميم جديد ، حل فعال مع الغبار و تسرب النفط من اثنين من المشاكل الرئيسية ، على نحو فعال في إطالة عمر خدمة أقل مع .
8 ، تصميم مسحوق فاصل على أساس مبدأ الاهتزاز الميكانيكية ، بحيث تردد الرنين من مسحوق فاصل ومؤسسة ليست قريبة من التردد الطبيعي من مسحوق فاصل ، حل جذري على المدى الطويل من المتاعب استخدام المصنعين من مسحوق فاصل الاهتزاز .
9 ، الخشنة والمتوسطة الخشنة مسحوق مسحوق الأنابيب ، الأنابيب ، أنابيب غرامة مسحوق اعتماد مزدوج المتشابكة صمام الهواء ، والحد بشكل كبير من معدل تسرب الهواء من النظام ، والتغلب على عيوب كبيرة من الغبار في عملية التشغيل من قبل مسحوق فاصل .
رابعاً - الأداء التقني
| مسحوق فاصل | المواصفات والنماذج | N500 | N750 | N1000 | N1500 | N2000 | N2500 | N3000 | N3500 | N4000 |
| المعلمات التقنية |
| غلة(t/h) | 15~30 | 27~44 | 35~50 | 50~80 | 70～90 | 90～120 | 110～160 | 130～190 | 144～200 |
أقصى قدر من التغذية（t/h） | 90 | 135 | 180 | 270 | 360 | 450 | 540 | 630 | 720 |
| اختيار مسحوق حجم الهواء（m3/h） | 30000～40000 | 45000～55000 | 60000～70000 | 90000～110000 | 120000～150000 | 150000～180000 | 180000～240000 | 210000～240000 | 240000～280000 |
| معدات المقاومة（kPa） | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 | 1.6～1.8 |
| مبطئ | نموذج | KF128-K2-180 | KF148-K2-200 | B2SV5 | B2SV5 | B2SV6 | B2SV6 | B2SV7 | B2SV7 | B2SV8 |
| نسبة السرعة | 9.16 | 4.83 | 5.6 | 6.3 | 6.3 | 7.1 | 7.1 | 7.1 | 8 |
| المحركات الكهربائية | نموذج | Y180M-2 | Y200L-4 | Y250M-4 | Y280M-4 | Y315S-4 | Y315M2-4 | Y315L2-4 | Y355M2-4 | Y355L2-4 |
| السلطة ( كيلوواط ) | 22 | 30 | 55 | 90 | 110 | 160 | 200 | 250 | 315 |
| تمييع محطة النفط | نموذج | XYZ-6G | XYZ-6G | XYZ-10G | XYZ-10G | XYZ-10G | XYZ-10G | XYZ-10G | XYZ-16G | XYZ-16G |
| تدفق ( ل / دقيقة ) | 6 | 6 | 10 | 10 | 10 | 10 | 10 | 16 | 16 |
| | الوزن ( ر ) | 10 | 12 | 14 | 15 | 20 | 26 | 32 | 42 | 54 |

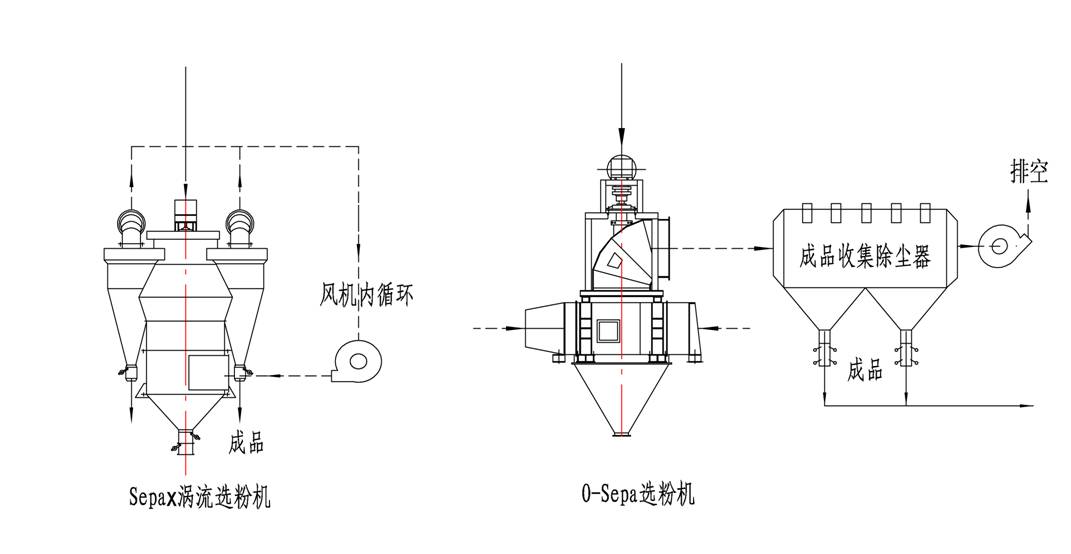

المقارنة بين جدة sepax و o-sepa فاصل فاصل
1 . طريقة التغذية والتشتت :
إن sepax عالية الكفاءة دوامة اختيار مسحوق يستخدم الجزء العلوي من مركز التغذية ، المواد التي تقع على المروحة الطرد المركزي نوع القرص بعد الرش ، يمكن تفريقها تماما .
إن o-sepa يستخدم متعدد نقطة تغذية المواد التي يتم توزيعها بشكل غير متساو ، حلقي الفضاء بين الرياح دليل ريشة و القفص هو صغير ، المواد لا يمكن أن تكون مبعثرة ، تركيز عال ، التكتل ، والتي هي ضارة على الانفصال و تؤثر على كفاءة فصل مسحوق . تغذية نقطة قريبة من أعلى الختم الدائري ، من السهل سلسلة من المواد ، المنتج النهائي صفاء ليس من السهل السيطرة عليها .
2 . مدخل هواء أسلوب :
sepax الدوامة الحالية فاصل يستخدم الجانب السفلي من مدخل الهواء ، تدفق الهواء يدور صعودا ، فصل على طول الطريق الطويل ، والمواد التي يمكن تفريقها تماما في هذه الطريقة ، من أجل إعداد دقيق مسحوق فصل .
ومع ذلك ، o-sepa مدخل الهواء في قفص الدوار الجانبي بالقرب من مدخل الهواء سرعة الرياح عالية ، مما أدى إلى تفاوت خطير في سرعة الرياح على سطح الدوار ، مثل دليل ريشة ارتداء متفاوتة ، سرعة الرياح بطيئة في تراكم المواد ، مما يؤثر على دقة التصنيف .
3 . القدرة على تجهيز الصف :
sepax عالية الكفاءة دوامة فاصل مسحوق قطع قطرها الجسيمات 10-20um ، نفس المواصفات معدات تجهيز قدرة كبيرة .
و o-sepa قطع قطرها حوالي 45um ، لأن مساحة صغيرة من مسحوق اختيار المعدات من نفس المواصفات من sepax مسحوق آلة تجهيز أصغر .
4 . طريقة جمع المنتج النهائي :
sepax عالية الكفاءة دوامة اختيار مسحوق يستخدم خارجي إعصار لجمع المواد ، ونظام عالية الكفاءة ، وانخفاض المقاومة ، تركيب الطاقة أقل من 50 ٪ ، وانخفاض استهلاك الطاقة .
إن o-sepa يستخدم على نطاق واسع كيس فلتر لجمع المنتجات النهائية ، نظام الاستثمار لمرة واحدة ، وارتفاع تكاليف الصيانة ، مقاومة كبيرة ، وارتفاع استهلاك الطاقة .
5 . مسار تدفق الهواء غير متناسقة :
تدفق الهواء من sepax الدوامة الحالية فاصل هو التداول الداخلي ، لا العادم ، وانخفاض الضوضاء ، وانخفاض استهلاك الطاقة ، وانخفاض تكلفة الصيانة ، وانخفاض الاستثمار في الهندسة المدنية .
إن o-sepa مسحوق اختيار تدفق الهواء هو نوع الدائرة المفتوحة ، الهواء الثانوي هو الهواء البارد ، ونظام المياه عالية الحساسية ، كيس من القماش الغبار من السهل أن تتكثف الندى لصق حقيبة ، مروحة العادم الضوضاء كبيرة .

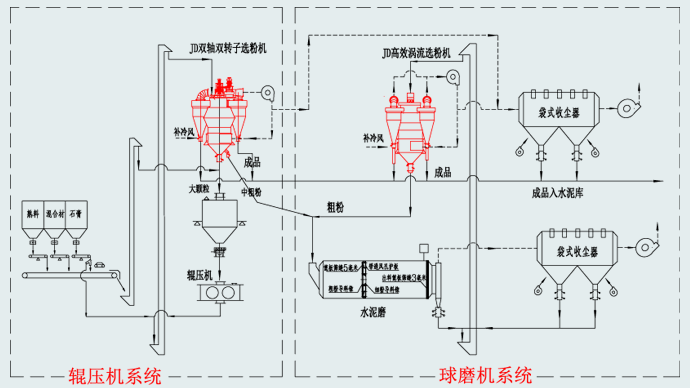

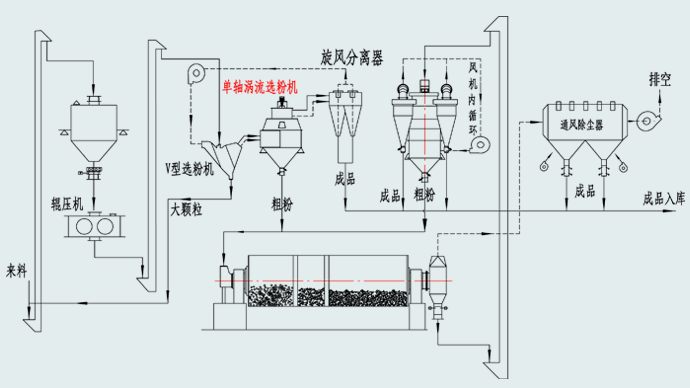

عملية نموذجية
