أولاً - لمحة عامة
jqm سلسلة نبض كيس فلتر الهواء مربع هو نوع جديد من كفاءة عالية معدات إزالة الغبار حقيبة وضعت على أساس إدخال التكنولوجيا من شركة فولر في الولايات المتحدة الأمريكية ، واستيعاب المزايا التقنية من المنتجات المماثلة في ألمانيا ، جنبا إلى جنب مع الحالة الفعلية في الصين ، فإنه يجمع بين مزايا عكس تهب و تهب نبض كيس فلتر الهواء في غرفة واحدة للتغلب على عدم كفاية الطاقة الحركية عكس تهب من الغبار في غرفة منفصلة ، في وقت واحد تهب الغبار تصفية العيوب ، وتوسيع نطاق تطبيق حقيبة معدات إزالة الغبار . هذا المنتج يجمع بين جوهر المنتجات المماثلة في الداخل والخارج ، جنبا إلى جنب مع حماية البيئة براءات الاختراع ( براءة اختراع رقم : zl 201710714676.0 ) التكنولوجيا ، وتحسين كفاءة إزالة الغبار ، والموثوقية التشغيلية من نبض كيس فلتر الهواء مربع ، وإطالة عمر خدمة كيس فلتر ، والحد من كثافة اليد العاملة من المشغلين ، وتصبح شريكا فعالا في حماية البيئة .
jqm سلسلة نبض كيس فلتر الهواء مربع مع الأداء الموثوق بها في الصب ، والتعدين ، والآلات ، والطاقة الكهربائية ، ومواد البناء ، وخام الاسمنت ، والصناعات الكيماوية وغيرها من الصناعات ، من أجل إزالة الغبار والتلوث ، والحفاظ على صورة جيدة من الشركات تبذل قصارى جهدها .
خصائص المنتج
1 . مناسبة لأنّ عال - فعالية إزالة الغبار ، مثل o-sepa فارز ، نظام الطحن الغبار تركيز الغاز تصل إلى 1000g / nm3 ، دينار نوع مربع الهواء نبض الماسك الغبار سلسلة يمكن معالجتها مباشرة ، لا تحتاج إلى تثبيت مثل إعصار الغبار الماسك وغيرها من المعدات .
2 ، اعتماد خط تنظيف التكنولوجيا للقيام على عكس نبض تنظيف الغبار في غرفة منفصلة ، ليس فقط تجنب الغبار الثانوية تحلق على الانترنت تنظيف الغبار " إعادة امتصاص " الظاهرة ، ولكن أيضا لا تؤثر على حالة التشغيل من المعدات العادية عملية مستمرة ، وتحسين تأثير التنظيف ، وإطالة عمر خدمة كيس فلتر .
3 ، اعتماد " كيس فلتر الذاتي قفل الختم " التكنولوجيا ، وتحسين المعدات كيس فلتر بين الختم ، وتحسين كفاءة إزالة الغبار .
4 ، والمعدات المستخدمة في هيكل مربع الهواء ، مما يقلل من فقدان المقاومة المحلية من المعدات ، وتجنب تركيب كيس فلتر غير مريح وغيرها من المشاكل .
5 ، النبض الكهرومغناطيسي صمام الحجاب الحاجز المزدوج هيكل ، مع مراقبة حساسة ، وكفاءة عالية ، والخدمة الطويلة في الحياة ، وغيرها من المزايا .
6 ، كيس فلتر مع منتجات التكنولوجيا الفائقة لدينا - فيلم مركب فلتر microporous الإنتاج ، فإنه لا يمكن إلا أن تزيد من سرعة الترشيح ، والحد من تشغيل المعدات المقاومة ، ولكن أيضا تجنب التكثيف الناجم عن الغبار المستعبدين في كيس فلتر من الصعب إزالة هذه الظاهرة ، ولا سيما في درجة حرارة عالية ، وارتفاع الرطوبة والغبار والغاز إزالة الغبار ، مثل الاسمنت ، والطاقة الكهربائية وغيرها من الصناعات .
هيكل المعدات
jqm نبض كيس فلتر الهواء مربع يتكون أساسا من أسفل الهيكل الصلب ، الرماد النطاط ، المربع العلوي ، مدخل الهواء ، كيس فلتر ، الرماد تنظيف الجهاز ، التحكم الكهربائية ، الخ . وبالإضافة إلى ذلك ، وفقا للحالة الفعلية ، الجدار الخارجي من الرماد النطاط يمكن توفيرها مع جدار بن هزاز ، الرماد النطاط ميناء التفريغ يتم توفيرها مع ستار الرماد صمام التفريغ ، المسمار مفرغ ، وغيرها من الرماد تفريغ الأجهزة .
رابعاً - مبدأ العمل
مبدأ الترشيح
الغبار التي تحتوي على الغاز يدخل من مدخل الهواء ، عندما يمر من خلال الرماد النطاط ، جزء كبير من جزيئات الغبار في الغاز يتم فصلها عن طريق قوة القصور الذاتي ، ويمكن أن تقع مباشرة في الجزء السفلي من الرماد النطاط . الغبار التي تحتوي على الغاز يمر من خلال الرماد النطاط ، ثم يدخل منطقة تصفية كيس فلتر من وسط مربع الجسم . تنقية الغاز يدخل المربع العلوي من الجسم من خلال تصفية حقيبة الفم ثم تبرأ من منفذ الهواء .
مبدأ إزالة الرماد
جنبا إلى جنب مع إطالة وقت الترشيح ، والغبار طبقة على كيس فلتر يتراكم باستمرار سميكة ، ومقاومة الغبار إزالة المعدات ترتفع باستمرار . أولا ، غرفة منفصلة صمام رفع مغلقة ، تصفية الغاز هو قطع ، ثم نبض الكهرومغناطيسي صمام فتح ، الهواء المضغوط في وقت قصير جدا في الركبة في المربع العلوي من الجسم بسرعة توسيع تدفق الغبار على السطح الخارجي من كيس فلتر يتم تجريده من الوقوع في الرماد النطاط . بعد الانتهاء من تنظيف الغبار ، النبض الكهرومغناطيسي صمام مغلقة ، صمام رفع فتح الدائرة يعود إلى تصفية الدولة . الغبار تنظيف كل غرفة في التسلسل ، و الغبار تنظيف الفترة من بداية تنظيف الغبار في الغرفة الأولى إلى بداية تنظيف الغبار في المرة القادمة .
جمع الغبار
الغبار الذي قطع من خلال تصفية الغبار تنظيف العمل كلها تقع في الرماد النطاط ، ثم يتم تفريغها مركزيا من الرماد النطاط .
التحكم الكهربائية
طريقة التحكم في إزالة الرماد
jqm سلسلة مربع الهواء نبض كيس فلتر يستخدم عادة طريقة توقيت أو طريقة المقاومة .
توقيت الأسلوب هو أن الرماد من غرفة إلى غرفة حسب الوقت المحدد درجة .
وفقا للسيطرة على فرق الضغط داخل وخارج كيس فلتر ، إشارة المرسلة من قبل فرق الضغط الارسال يمر من خلال جهاز التحكم الكهربائي و الغبار تنظيف الغرفة تتم وفق برنامج الإعداد .
2 ، وظيفة جهاز التحكم الكهربائية
jqm نبض كيس فلتر الهواء مربع تعتمد على رقاقة واحدة الحواسيب الصغيرة التي تسيطر عليها مركزيا . دليل التحكم المستخدمة في التكليف وصيانة المعدات ، التلقائي التحكم المستخدمة في التشغيل العادي .
3 - طريقة التشغيل
عملية التمهيد
افحص كل الأسلاك الكهربائية ، الضغط التفاضلي الارسال بعد إغلاق كل مفتاح الطاقة ، مروحة تشغيل ، ردود الفعل إشارة دخول المعدات سوف تبدأ في العمل .
نبض الرماد
نبض الرماد التنظيف تتم عن طريق التحكم الآلي . عندما التبديل على نبض المراقب المالي يشير إلى ديماند ، الرماد تنظيف تتم باستخدام طريقة المقاومة الثابتة ، فرق الضغط الحد العلوي والسفلي هو مجموعة من مؤشر أحمر على متر ، وعندما المقاومة من المعدات يتجاوز الحد الأعلى ، نبض النفث يبدأ العمل .
الرماد التفريغ السيطرة
الرماد يمكن تفريغها يدويا أو تلقائيا . عند استخدام دليل ، اضغط على " الرماد التفريغ تشغيل " زر على السيطرة على مجلس الوزراء ، الرماد التفريغ تبدأ . اضغط على زر إيقاف تفريغ الرماد ، الرماد التفريغ توقف .
نموذج ومواصفات
jqm-n * ق
jqm سلسلة نبض كيس فلتر الهواء مربع ينقسم إلى أ و ب . وفقا لمتطلبات العملاء ، jqm نبض كيس فلتر الهواء يمكن أن تشكل أيضا غير قياسي المعدات .
نموذج المعلمة التقنية ورقة

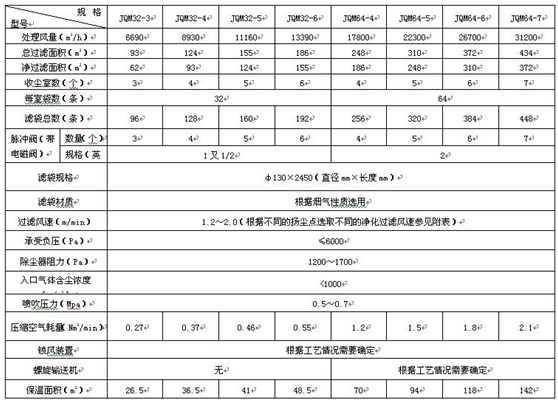

الجدول 1 : الأداء الفني معالم jqm32 و jqm64 خط نبض كيس فلتر

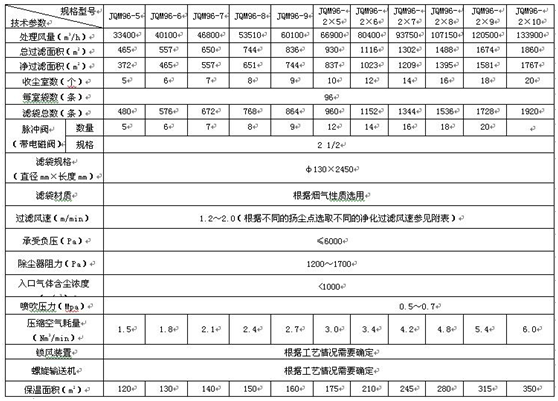

الجدول 2 : الأداء الفني معالم jqm96 خط نبض كيس فلتر

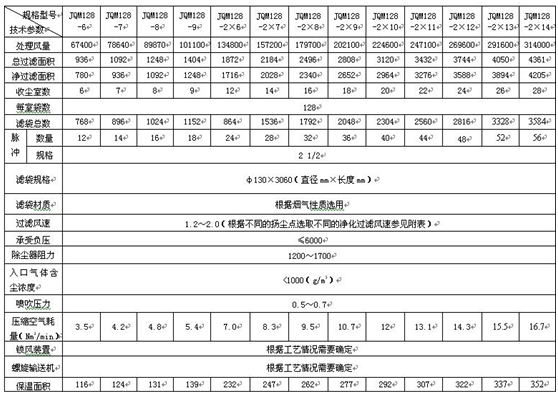

الجدول 3 : الأداء الفني معالم jqm128 خط نبض كيس فلتر
ملاحظة : 1 ، صافي مساحة الترشيح في الجدول يشير إلى مساحة غرفة تصفية الغبار .
2 ، استهلاك الغاز في الجدول يشير إلى حالة إمدادات الغاز في المصنع ، مثل وضع واحد ضاغط الهواء ، استهلاك الغاز في الجدول يجب أن تكون مضروبة في 1-3 معامل .
3 - حجم الهواء في الجدول هو 1.2m / min من إجمالي سرعة الرياح تصفية حساب ، فقط للمستخدمين مصدر الغبار نقطة تركيز الغبار أقل من 200 غ / م 3 ( مارك ) و سرعة الرياح ليست واضحة ، وفقا مباشرة إلى الجدول المسمى حجم الهواء المستخدمة في الاختيار .
